重型工程拖鏈

Product description:
在線訂購

重型工程拖鏈技術參數

內高*內寬：65*75
外高*外寬：85*107
打開方式：橋式四側開

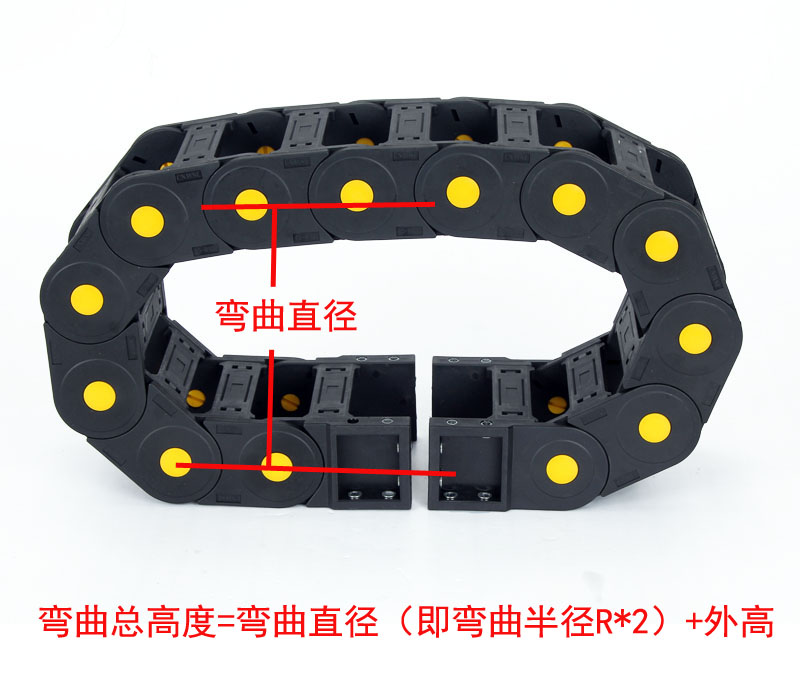

彎曲半徑：125/150/200/250/300
型號分類：TL-1加強型拖鏈、TL-2美觀型拖鏈、TL-3重型拖鏈、靜音拖鏈、S型、萬向型拖鏈

內65*75*橋式R125
內65*75*橋式R150
內65*75*橋式R200
內65*75*橋式R250
內65*75*橋式R300

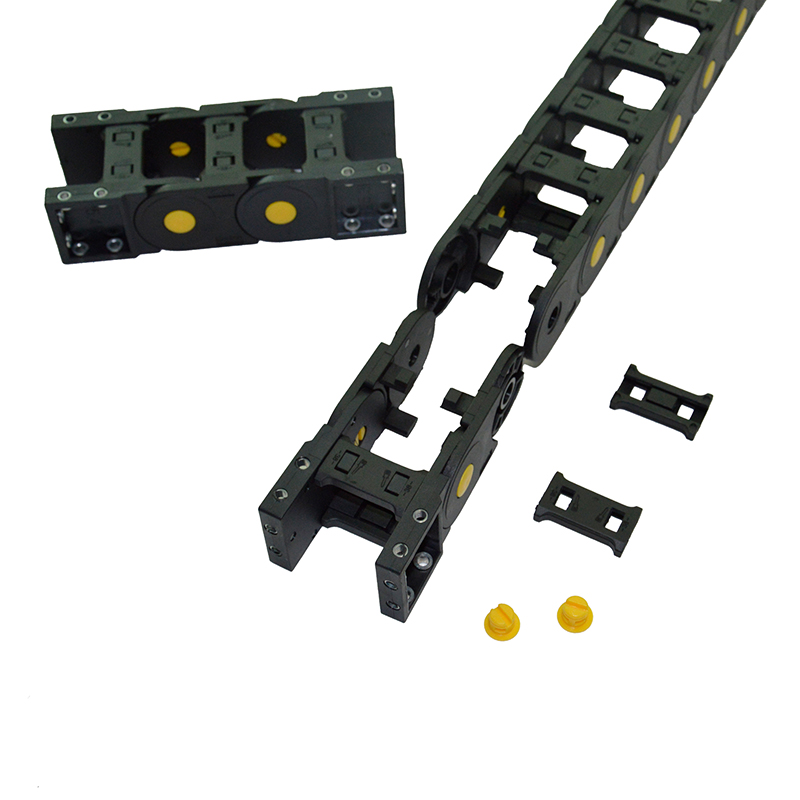

拖鏈結構

拖鏈采用四片（即兩側主體與上下橫梁或封閉片）組裝起來，四片可以自由打開與組裝。組裝后兩側鏈板用黃扣加緊，使結構更加堅固，在外觀上也更加美觀。

重型工程拖鏈型號表

型號	內徑	外徑	彎曲半徑	重型工程拖鏈型號規格表	型號	內徑	外徑	彎曲半徑
7系拖鏈	7×7	10×12.5	R15		45系列塑料拖鏈	45×50	65×85	R75 R100 R125 R150 R200
10系列塑料拖鏈	10×10	14×18	R18			45×60	65×95
	10×15	14×23				45×75	65×110
	10×20	14×28				45×100	65×135
15系列塑料拖鏈	15×15	20×23	R28			45×125	65×160
	15×20	20×27	R28			45×150	65×185
	15×30	20×37	R38			45×175	65×210
	15×40	15×47				45×200	65×235
	15×50	20×57			56系列塑料拖鏈	56×100	83×123	R150 R200 R250 R300
18系列塑料拖鏈	18×25	23×35	R38			56×125	83×150
	18×37	23×47				56×150	83×174
	18×50	23×60				56×175	83×200
25系列塑料拖鏈	25×25	40×42	R55 R75 R100 R125			56×200	83×224
	25×38	40×55				56×250	83×274
	25×50	40×67				56×300	83×324
	25×57	40×74				56×350	83×374
	25×77	40×94			62系列塑料拖鏈	62×100	82×136	R150 R175 R250 R300
	25×103	40×120				62×125	82×161
30系列塑料拖鏈	30×38	45×53	R75 R100 R125 R150			62×150	82×186
	30×50	45×65				62×175	82×211
	30×57	45×72				62×200	82×236
	30×77	45×92				62×250	82×286
	30×103	45×118				62×300	82×336
35系列塑料拖鏈	35×50	55×72	R75 R100 R125 R150 R200			62×350	82×386
	35×60	55×82			80系列塑料拖鏈	80×100	106×140	R150 R200 R250 R300 R400
	35×75	55×97				80×125	106×165
	35×100	55×122				80×150	106×190
	35×125	55×147				80×175	106×215
	35×150	55×172				80×200	106×240
	35×175	55×197				80×250	106×290
	35×200	55×222				80×300	106×340
						80×350	106×390

拖鏈接頭
一條拖鏈需要配一套接頭（四個即內接頭兩片，外接頭兩片），形狀為方型，接頭三面各帶兩個安裝孔并鑲有金屬套。本公司現推出一米配一套接頭（一米含接頭長度）優惠活動，如需多配需要另外購買

拖鏈價格

由于拖鏈的長度可以訂做，網上所標為一米拖鏈的價格，一條拖鏈的價格最終按拖鏈長度*一米拖鏈單價來計算，量大從優。
